Quelle est la résistance des panneaux 3D
Panneaux en aluminium
pour façades de bâtiments à grande hauteur
Quels sont les facteurs déterminants de la résistance au vent des panneaux aluminium 3D ?
Il n’existe pas de valeur unique de résistance au vent applicable à tous les panneaux aluminium 3D. La résistance réelle dépend de plusieurs facteurs, notamment :
Alliage aluminium et résistance du matériau
Épaisseur du panneau
Dimensions du panneau et portée
Géométrie de panneau tridimensionnelle
Rippe de renforcement ou support structurel
Sous-structure de support
Supports et fixations
Méthode de fixation
Hauteur et emplacement du bâtiment
Conditions locales du vent
Pour les bâtiments à grande hauteur, la pression du vent augmente généralement avec la hauteur du bâtiment, et les zones angulaires et périphériques peuvent subir des effets locaux de vent plus importants. Les normes de conception des bâtiments exigent donc que les charges de vent soient calculées en fonction des conditions spécifiques du bâtiment et du site.
Un panneau aluminium 3D est-il suffisamment solide pour les murs extérieurs ?
Oui, des panneaux en aluminium 3D bien conçus peuvent être utilisés comme panneaux architecturaux extérieurs. Toutefois, le panneau ne doit pas être évalué comme une feuille décorative isolée.
Pour les applications de façade, le système complet comprend le panneau en aluminium, la structure de renforcement, les supports, les fixations, le sous-ossature et les connexions avec la structure principale du bâtiment. La conception structurelle doit assurer une capacité portante suffisante, une rigidité, une stabilité et la capacité à absorber les mouvements de la structure principale.
Cela est particulièrement important pour les bâtiments à grande hauteur où les charges dues au vent et les mouvements du bâtiment peuvent être importants.
Comment renforcer les panneaux aluminium 3D ?
Pour les panneaux de façade grands ou en hauteur, un renforcement supplémentaire peut être intégré dans la conception. Selon la forme et les dimensions du panneau, les solutions peuvent inclure :
Rippe de renforcement en aluminium
Bords pliés
Montants de support structurels
Sous-structure en aluminium ou en acier
Points de fixation renforcés
Supports et fixations supplémentaires
La méthode de renforcement doit être choisie en fonction des dimensions du panneau, de son poids, de la pression du vent et du système de fixation.
Une feuille d'aluminium plus épaisse n'est pas toujours la seule solution. Une géométrie de panneau et une structure de renforcement bien conçues peuvent améliorer significativement la rigidité tout en conservant l'apparence architecturale souhaitée.
Peut 3D
Panneaux en aluminium
Peut-il être utilisé sur les bâtiments à grande hauteur ?
Les panneaux en aluminium 3D peuvent convenir aux murs extérieurs des bâtiments de grande hauteur, à condition que l'ensemble du système de façade soit correctement conçu et vérifié pour le projet.
Pour les applications en hauteur, la conception doit prendre en compte
Hauteur du bâtiment
Lieu du projet
Pression de vent de base
Forme du bâtiment et exposition
Dimensions du panneau
Épaisseur et alliage d'aluminium
Écartement des supports
Structure de renforcement
Capacité des ancrages et fixations
Exigences de flèche des panneaux
Les normes chinoises relatives aux charges structurelles exigent que les charges de vent pour les enveloppes de bâtiments soient déterminées en fonction de facteurs tels que la hauteur et les conditions locales de vent. Pour les bâtiments élevés et les structures sensibles au vent, les exigences de pression du vent doivent être prises en compte de manière appropriée dans la conception structurelle.
Essai de charge au vent et vérification structurelle
Pour les projets exigeant des exigences strictes en façade, des calculs d’ingénierie et des essais physiques peuvent être nécessaires.
La vérification peut inclure
Essai de résistance à la pression du vent
Calculs de résistance du panneau
Calculs de flèche
Calculs de connexion et d'ancrage
Calculs de structure du cadre
Essai complet du système de façade
Pour les bâtiments particulièrement hauts ou géométriquement complexes, un test en soufflerie peut également être envisagé. Les dispositions relatives à la conception des rideaux végétaux indiquent que les bâtiments dépassant 200 m ou ceux situés dans des environnements ventés complexes peuvent nécessiter un test en soufflerie pour déterminer les charges dues au vent.

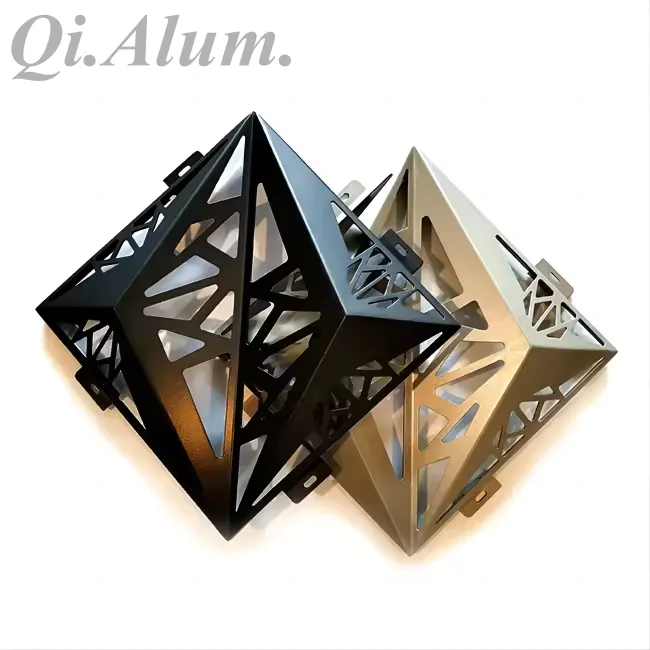

Panneaux aluminium personnalisés 3D pour façades de bâtiments hauts
Les panneaux en aluminium 3D sur mesure peuvent être fabriqués selon les plans architecturaux, permettant de définir les dimensions du panneau, sa forme tridimensionnelle, son épaisseur, le renforcement et les détails de fixation selon les exigences du projet.
Pour les projets de grande hauteur, il est recommandé de fournir les plans architecturaux accompagnés de la hauteur du bâtiment, de l'emplacement du projet, des dimensions des panneaux et des détails d'installation. Ces paramètres permettent au fabricant et à l'ingénieur du projet d'évaluer la structure de panneau appropriée et le système de renforcement.
